ЛИНИИ ПО ПРОИЗВОДСТВУ ГИПСОВЫХ ПЛИТ

ОБЛАСТЬ ПРИМЕНЕНИЯ И ТЕХНОЛОГИЯ ИЗГОТОВЛЕНИЯ ГИПСОВЫХ ПАЗОГРЕБНЕВЫХ ПЛИТ


Пазогребневые плиты в основном используются для устройства перегородок в помещениях с сухим и нормальным режимом эксплуатации. Кроме того, плиты можно использовать для внутренней облицовки наружных стен зданий, а панели толщиной 25 мм и для отделки потолков в помещениях с сухим и нормальным режимом эксплуатации. Плиты могут быть стандартными и влагостойкими, полнотелыми и пустотелыми, с армирующим волокном и хим.добавками. Нормализованными для фирмы "Тебова-МГП" являются  следующие типоразмеры плит: 1000 x 600 x 25мм, 667 x 500 x 40мм, 667 x 500 x 80мм, 667 х 500 х 100мм, 800 x 400 x 80мм, 800 x 400 x 100мм.  По желанию заказчика возможна поставка оборудования для производства гипсовых пазогребневых плит других типоразмеров.
Технология изготовления пазогребневых плит включает в себя приготовление гипсового раствора литьевой консистенции в ванне смешивания периодического действия, заливку в жесткую формовочную кассету с определенным количеством отсеков и подвижным днищем. С началом схватывания смеси оформляют верхний гребень плит с помощью гребненарезателя ванны формовочной. Исходные компоненты (гипсовое вяжущее, вода, армирующее волокно и добавки) подаются в весовые (либо объемные) дозаторы, где автоматически с помощью прибора весового терминала и тензометрических датчиков отвешиваются заданные порции гипсового вяжущего и воды. После необходимой выдержки, включается съемник-манипулятор, который с помощью специального захватного устройства снимает отформованные изделия, переносит и устанавливает их на тележку.

СОСТАВ ТЕХНОЛОГИЧЕСКОЙ ЛИНИИ

Линия специальная технологическая для производства гипсовых пазогребневых плит состоит из следующих основных элементов:

  • линия формовочная

  • камера сушильная


ЛИНИЯ ФОРМОВОЧНАЯ

Линия специальная для производства гипсовых пазогребневых плит состоит из следующих основных частей:

  • Машина формовочная

  • Устройство дозирования воды

  • Ванна смешивания гипса

  • Дозатор гипса

  • Манипулятор для выемки гипсовых плит

  • Каркасная металлоконструкция

  • Установка насосная

  • Электрооборудование


КАРКАСНАЯ МЕТАЛЛОКОНСТРУКЦИЯ

Каркасная металлоконструкция является базовым элементом для монтажа на ней всех элементов формовочной линии. В составе каркасной металлоконструкции предусмотрен механизм фиксации тележки, который предназначен для фиксации тележки для загрузки манипулятором пакета затвердевших пазогребневых плит из формовочной ванны.

ДОЗАТОР ГИПСА

Дозатор гипса служит для приема дозы пылеобразного гипса, взвешивания и выгрузки пылеобразного гипса в ванну смешивания.

УСТРОЙСТВО ДОЗИРОВАНИЯ ВОДЫ

Устройство дозирования воды предназначено для точного дозирования воды при подаче в ванну смешивания гипса.

ВАННА СМЕШИВАНИЯ ГИПСА


Ванна смешивания гипса предназначена для приготовления гипсового состава из загружаемых в нее

компонентов (вода, пылевидный гипс, наполнитель и пр.) и заливки готового гипсового состава в ванну формовки. Для перемешивания гипсового состава предусмотрены два активатора с приводом от электродвигателей. Поворот ванны для разгрузки приготовленного состава в формовочную машину выполняется при помощи гидроцилиндров.

МАШИНА ФОРМОВОЧНАЯ
Машина формовочная предназначена для заливки в нее гипсового состава, формования в ней пазогребневых плит, выдержки плит до состояния схватывания гипса и выталкивания на позицию съема.  Верхняя часть является формообразующей частью формовочной машины, разделенной плитами и планками на секции по количеству одновременно получаемых пазогребневых плит и включающая балку-гребненарезатель верхнего гребня.. Нижняя часть является устройством для выталкивания затвердевших пазогребневых плит вверх на позицию съема манипулятором. силовым гидроцилиндром.















УСТАНОВКА НАСОСНАЯ

Установка насосная входит в состав привода толкательных плит формовочных машин, цилиндров привода поворота мешали и состоит из гидравлического насоса с аппаратурой управления и системы принудительного охлаждения рабочей гидравлической жидкости.

МАНИПУЛЯТОР ДЛЯ ВЫЕМКИ ГИПСОВЫХ ПЛИТ

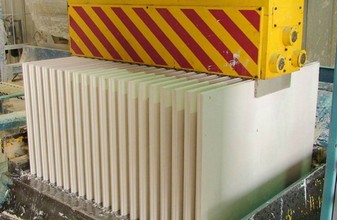

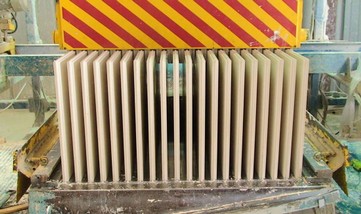

Манипулятор для выемки гипсовых плит предназначен для выемки плит из формовочной ванны и последующей укладки пакета плит на транспортную тележку.
Манипулятор состоит из следующих основных частей:
 Механизм горизонтальных перемещений
 Механизм вертикальных перемещений
 Механизм захвата блока гипсовых плит




ЭЛЕКТРООБОРУДОВАНИЕ


Шкаф управления формовочной линии изготовлен с учетом действующих норм безопасности, соответствующих назначению шкафа для работы в условиях цеха для производства гипсовых плит. Силовая низковольтная часть выполнена с использованием компонентов фирмы  SIEMENS. В состав электронной секции входит  программируемый  контроллер фирмы SIEMENS
Электроразводка выполнена в соответствии с действующими нормами безопасности.
Пульт управления формовочной линии закреплен на стойке каркасной металлоконструкции.

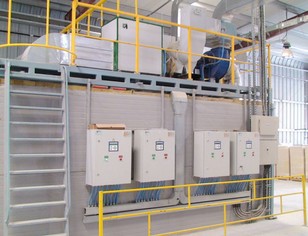

КАМЕРА СУШИЛЬНАЯ

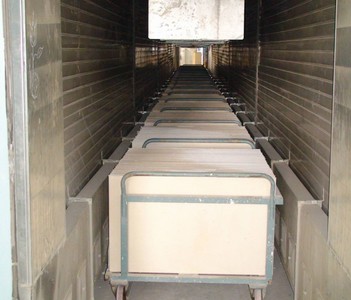

Камера сушильная конструктивно выполнена в виде отдельной секции с дверьми.  Секция оснащена тепловым агрегатом для вырабатывания теплоносителя для сушки готовых гипсовых плит. Теплоноситель поступает в секцию сушильной камеры через вентиляционный короб, который снабжен окнами, расположенными вдоль всего проема с определенным шагом. Для отсоса влажного воздуха на секции установлен отдельный вентилятор и система воздуховодов для равномерного удаления влажного воздуха по всему объему секции сушильной камеры. Внутри сушильной камеры располагается группа вентиляторных кареток, курсирующих вдоль транспортных тележек с установленными на них гипсовыми плитами. Вентиляторная каретка снабжена специальными теплостойкими двигателями и предназначена для обдува и равномерного распределения воздуха внутри секции сушильной камеры. После загрузки секции гипсовыми плитами двери секции закрываются вручную, после чего можно включать подачу теплоносителя в секцию сушильной камеры.
